Это оптический прибор, который формирует объёмное (стерео) изображение в реальном времени.

Сильные стороны:

  • Реальный 3D-объём. Вы чувствуете высоту дорожек, шариков припоя и выводов «как глазами», что критично при микроманипуляциях.
  • Нулевая задержка. Картинка идёт напрямую, без лагов, — рука и паяльник «синхронны» с тем, что видите.
  • Правильные цвет и контраст. То, что находится под объективом, таким и видите — без цифровых «украшательств».
  • Бóльшая субъективная глубина резкости. Глаза сами «дотягивают» фокус на разных уровнях, чем плоский сенсор камеры.
  • Независимость от электропитания. При отключении света достаточно солнечного света или фонарика; паяльник, бывает, и на газу.
  • Гибкость: “2 в 1”. Поставив камеру на тубус, можно работать и через окуляры, и по монитору, когда это удобнее.

Особенности и требования:

  • Посадка и эргономика. Работать нужно с опорой головы на окуляры. Комфорт обеспечивает наклон 45°; у бюджетных 60°+ шея устаёт.
  • Первичная настройка. Межзрачковое расстояние и диоптрии под каждый глаз настраиваются один раз (если работает один оператор).
  • Близость к зоне пайки. Держите вытяжку/вентиляцию; пары флюса будут ближе, чем при работе «по экрану».
  • Цена vs цифровые. Средняя стоимость чаще выше, но встречаются и доступные модели — всё зависит от комплекта и оптики.

Кому подходит: ежедневная ручная пайка, rework BGA/QFN, снятие/установка SMD, поиск микротрещин, когда важны тактильность и мгновенная связь «глаз-рука».

Цифровой микроскоп (HDMI/USB) — удобство экрана, функций и демонстрации

Это электронно-оптическая система: камера + оптика + дисплей/вывод на монитор/ПК. Качество целиком зависит от матрицы, процессора, оптики и подсветки.

Сильные стороны:

  • Свободная посадка. Сидите ровно, под любым углом — глаза дальше от паров флюса, меньше усталость шеи.
  • Программные улучшения. Контраст, резкость, подавление бликов, повышение читаемости дорожек на «сложных» платах.
  • Фото/видео/замеры. Лёгкая фиксация дефектов, обучение персонала, отчётность; на продвинутых — автофокус.
  • Демонстрация и командная работа. Все видят процесс на экране; удобно для разборов и обучения.
  • Сервисопригодность и цена. В среднем дешевле стерео и проще/дешевле в ремонте благодаря модульности.

Ограничения и риски:

  • Нет «живого» объёма. Высоту паяльника по отношению к детали определяете руками/опытом (частично помогает наклон корпуса).
  • Задержка и FPS у бюджеток. Лаги и низкая частота кадров мешают точной работе — критично для лужения и посадки компонентов.
  • Искажения картинки. Неверные настройки/плохая матрица дают «не тот» цвет и контраст; возможен стробинг экрана, лишняя нагрузка на глаза.
  • Меньшая глубина резкости. Особенно на дешёвых камерах. Автофокус улучшает ситуацию при разной высоте элементов.
  • Зависимость от сети. Без электропитания система «слепа».
  • Масса «неслышащих» требований псевдомоделей. На рынке полно «для пайки» с микроскопическими рабочими расстояниями, избыточными увеличениями, слабым светом и заметными задержками — они мешают, а не помогают.

Кому подходит: когда нужен экран, фиксация результатов, совместная работа, удалённые демонстрации, а также комфортная посадка и гибкая эргономика.

Практические рекомендации по выбору

1 место — Стереоскопический микроскоп с выходом под камеру.
Идеален для повседневной ручной пайки. Если бюджет позволяет — камера с автофокусом ускорит инспекцию и фотофиксацию.

2 место — Цифровой микроскоп с наклоном и HDMI.
Берите модель с:

  • наклонным штативом/корпусом;
  • быстрым HDMI-выходом и опцией подключения к ПК;
  • кольцевым осветителем Ø 70–120 мм, мощность от 5 Вт;
  • экраном с регулируемой высотой/наклоном или выводом на ваш монитор;
  • по возможности — камерой с автофокусом.

3 место — USB-микроскоп без экрана.
Компромисс для редкой домашней пайки. Для сервисной практики обычно не хватает рабочего расстояния, стабильности FPS и светотехники.

Готовые решения ARSTEK (проверенные комплекты)

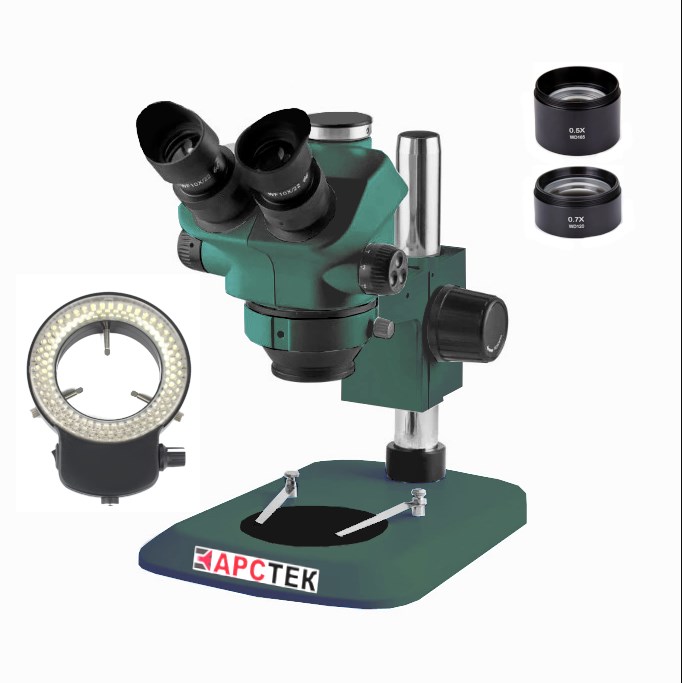

  • ARSTEK SZ0750 — стереоскопический с выходом под камеру: универсальный «рабочий конь» для SMD, BGA и инспекции.
  • ARSTEK SZ0745 — надёжный бинокулярный стерео для ежедневной пайки без лишних усложнений.
  • ARSTEK MIMIC — цифровой электронный с монитором: быстрый старт, демонстрации, запись видео/фото.
  • ARSTEK MIMIC BM — цифровой без монитора: подключайте к своему дисплею/ПК, гибко собирайте рабочее место.

Посмотреть спецификации, комплекты, актуальные цены и оформить заказ можно здесь: https://arstek.ru/product/mikroskopy-dlya-payki-i-remonta-elektroniki/
